首页 > 产品中心 > 开环步进 > 开环步进驱动

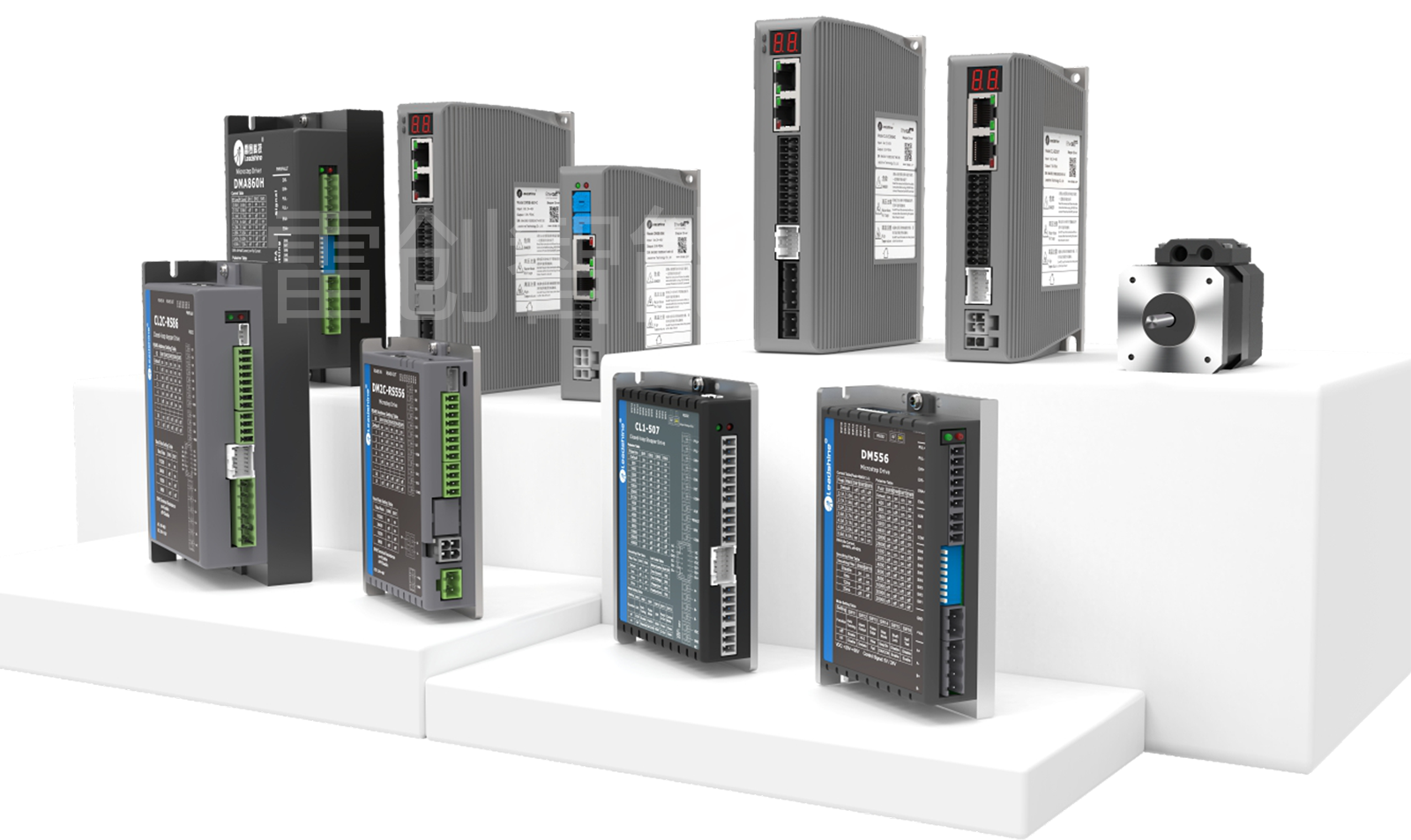

（+ 点击放大）

特性
* 产品质量：稳定可靠，超低故障率；
* 适配电机：二相、三相和五相步进电机，20 - 130mm机座
* 工作电压：12VDC至230VAC
* 控制信号：脉冲/方向，双脉冲，0-5V模拟、I/O控制，总线控制可选；
* 共有特性：抗共振、低噪音、运行平稳
* 安规认证：符合RoHS、CE、UL等标准的产品可选
  • 简介
  • 选型与搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。深圳市雷赛智能控制股份有限公司步进驱动器享誉全球，雷赛智能已连续多年成为步进驱动器的全球销量第一的企业，且销量遥遥领先于第二名同行。

雷创智能代理深圳雷赛智能全线步进驱动产品，包括EtherCAT、EtherNET IP、RTEX、RS485和CAN总线式步进驱动器、脉冲方向或IO控制精品数字式步进驱动器，涵盖12VDC - 220VAC工作电压范围；可驱动从20mm - 130mm机座的二相和三相步进电机。在电子、机械、测量、激光、医疗、纺织、包装、广告等上百个行业的自动化设备中获得长期广泛使用。

产品性能优异、质量稳定可靠，性价比超高，雷赛智能步进产品已成为运动控制行业国际知名品牌。每年上百万台雷赛智能步进驱动获得全球机器制造商等用户的选择。

DM5-EC / DM3-EC
系列步进驱动

 （EtherCAT总线）

DM2C / DM2B
系列步进驱动

 （RS485总线，PR模式）
DM5-EC/DM3系列是雷赛智能研制的高性能EtherCAT总线五相和两相步进驱动器。正式通过ETG协会的一致性测试，可与支持此标准协议的控制器/驱动器无缝连接。DM5-EC/DM3系列采用高性能DSP和FPGA，结合雷赛最优PID算法完成PWM控制，性能远超国内同行水平。与其它常见的中低速总线相比，EtherCAT总线可显著提高系统的运动控制性能，是需求多轴同步或插补功能的总线控制系统的首选，尤其适合于轴数多或距离远的高性能运动控制系统。有单轴和多轴、高性能、标准型和经济型多个子系列可选。更多...

  DM2C和DM2B系列是雷赛研制的驱控一体式步进驱动器。采用隔离型RS485总线通讯，基于标准的Modbus RTU协议。与脉冲型步进驱动相比，具有降低通讯干扰、延长通讯距离，降低系统接线复杂度等优势。该系列产品内置单轴控制器，除可以工作在RS485实时通讯模式下外，可工作在PR模式实现定位、回零、限位、急停、JOG等多种控制功能。支持多种控制系统构成方式，使得DM2C系列驱动器成为优化运动控制系统成本的一个超级利器。有单轴和多轴，及DM2C标准型和DM2B经济型两个子系列可选。更多...

DM1 / DM
系列步进驱动

 （脉冲控制通用标准型）

DM1-C / M-C
系列步进驱动

 （脉冲控制经济型）
精品数字式步进驱动器DM系列，采用高性能DSP处理器，集合九大革命性电机控制技术，可驱动20mm-130mm机座两相和三相步进电机。针对不同电机能够自动生成最优控制参数，最大限度发挥电机的性能，使电机运行达到超平稳、超低噪声、超低发热的“三超性能”。历经多代升级与打磨，累计销售超过1000万台。新算法使得中高速转矩比原有产品高10%-30%，低速抗共振技术有效解决了电机低速共振和大小步问题。有单轴和多轴、及多个子系列可选。更多...

  雷赛智能1998年首次推出M系列步进驱动，经历多轮升级和打磨，结合当前最具性比价方案推出的数字式DM1-C和M-C系列。应用了独家专利技术，以接近山寨驱动器的价格，提供了超低故障率、低发热、低振动和高兼容性的性能与特点。M系列具有超过20年的成熟应用，有累计产销近千万台的傲人记录；一直被山寨，但品质与销量都是山寨产品难于望其项背的。DM1-C系列和M-C系列是用户组件超低成本，且具有高稳定性和可靠性的步进系统的理想选择。更多...

2DM3-EIP/DM-CAN
系列步进驱动

 （EtherNET IP总线 / CAN总线）

M/MD/ND/ME等系列模拟步进驱动

 （已停产，仅下载页面提供资料参考）
2DM3-EIP系列为EtherNET IP总线步进驱动器，而DM-CAN系列为CAN总线驱动器。均采用高性能DSP处理器，支持标准的EtherNET IP和CANopen总线通讯协议。支持位置、速度、回原点等控制模式，可组成多达127轴的网络系统。为移动设备和分散控制系统用户带来更为灵活的系统集成主动权，且提高了系统的可靠性。特别适合1000RPM以下和无需高速多轴插补的总线应用。可适配雷赛、施耐德、台达等主流控制器或PLC。更多...

  雷赛智能自1998年首次推出步进驱动器来，期间发布过多个系列的产品，如M、MD、ND、ME等知名系列产品。随着技术的发展，目前雷赛已停产这些模拟驱动器。后续这些产品将继续获得相应的维修和技术支持等服务，但不再向新客户提供这些系列的产品。本站继续提供这些产品的资料供现存用户参考使用。已停产，替代型号见步进产品选型页面或请咨询雷创工程师。

型号和主要规格


所属系列
(特性/定位)		 电机
相数		 型号 电流输出 工作电压 细分数 适配电机尺寸 重量 外形尺寸
(A, 峰值) (VDC/VAC) Pulses/Rev. (mm，端面尺寸) (kg) (mm)
DM5-EC系列
（EtherCAT总线，
单轴，五相高端）		 5 DM5-EC522 0.5-2.2 20-50 DC 200-125000 28,35,42 0.25 129*97*28
DM5-EC532 0.5-3.2 20-50 DC 200-125000 35,42 0.25 129*97*28
DM5-EC542 0.5-4.2 20-50 DC 200-125000 57,60 0.25 129*97*28
DM系列
（脉冲方向，
单轴，五相高端）		 5 DM5-422A 0.4-2.2 24-36 DC 500-125000 28,35,42 0.16 86*58*22.5
DM5-432A 0.4-3.2 24-36 DC 500-125000 35,42 0.16 86*58*22.5
DM5-440A 0.5-4.0 24-36 DC 500-125000 57,60 0.16 86*58*22.5
DM3C-EC系列
（EtherCAT总线，
单轴，标准型）		 2 DM3C-EC522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.28 118*90.4*34
DM3C-EC556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.28 118*90.4*34
DM3C-EC870 1.0-7.0 20-80 DC 200-51200 60,86 0.28 118*90.4*34
DM3C-EC882AC 1.0-8.2 20-60 AC/
20-80 DC		 200-51200 86 0.57 151*113*40
DM3B-EC系列
（EtherCAT总线，
单轴，经济型）		 2 DM3B-EC522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.25 118*90*28
DM3B-EC542 1.0-4.2 20-50 DC 200-51200 42,57,60 0.25 118*90*28
DM3B-EC556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.25 118*90*28
DM3B-EC570 1.0-7.0 20-50 DC 200-51200 60,86 0.25 118*90*28
DM3B-EC882AC 1.0-8.2 20-60 AC/
20-80 DC		 200-51200 86 0.57 151*113*40
2DM3-EC系列
（EtherCAT总线，
双轴，标准型）		 2 2DM3-EC522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.35 155*116.5*28
2DM3-EC556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.35 155*116.5*28
2DM3-EC870 1.0-7.0 20-70 DC 200-51200 60,86 0.35 155*116.5*28
2DM3-ECS系列
（EtherCAT总线，
双轴，增强型）		 2 2DM3-EC432S 1.0-4.2 20-50 DC 200-51200 28,35,42 0.25 129*97*28
2DM3-EC556S 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.35 129*97*34.5
2DM3-EC882S 1.0-8.2 20-70 DC 200-51200 86 0.35 155*116.5*33
2DM3-EIP系列
（EtherNet/IP总线，
双轴，标准型）		 2 2DM3-EIP522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.35 155*116.5*28
2DM3-EIP556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.35 155*116.5*28
2DM3-EIP870 1.0-7.0 20-80 DC 200-51200 60,86 0.35 155*116.5*28
4DM3-EC系列
（EtherCAT总线，
四轴，标准型）		 2 4DM3-EC522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.65 155*116.5*40
4DM3-EC556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.65 155*116.5*40
4DM3-EC882 1.0-8.2 20-70 DC 200-51200 86 0.67 155*116.5*40
4DM3C-EC系列
（EtherCAT总线，
四轴，标准型）		 2 4DM3C-EC432 0.5-3.2 20-40 DC 200-51200 20,28,35,42 0.57 155*116.5*33
4DM3C-EC556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.57 155*116.5*33
DM3E系列
（EtherCAT总线，
单轴，标准型，
已停产）		 2 DM3E-522 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.28 118*90.4*34
DM3E-556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.28 118*90.4*34
DM3E-870 1.0-7.0 20-80 DC 200-51200 60,86 0.28 118*90.4*34
DM3-EC882AC 1.0-8.2 20-80 AC 200-51200 86 0.57 151*113*40
DM2C系列
（RS485总线+PR，
单轴，标准型）		 2 DM2C-RS522 0.3-2.2 20-50 DC 200-51200 20,28,35,42 0.23 118*79.5*25.5
DM2C-RS432 0.3-3.2 12-36 DC 200-51200 20,28,35,42 0.15 87.5*57*205
DM2C-RS556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.23 118*79.5*25.5
DM2C-RS870 1.0-7.0 20-80 DC 200-51200 60,86 0.23 118*79.5*25.5
DM2C-RS882AC 1.0-8.2 20-80 AC/
24-110 DC		 200-51200 86 0.57 151*97*53
DM2B系列
（RS485总线+PR，
单轴，经济型）		 2 DM2B-RS522 0.3-2.2 20-50 DC 200-51200 20,28,35,42 0.23 118*79.5*25.5
DM2B-RS542 1.0-4.2 20-50 DC 200-51200 42,57,60 0.23 118*79.5*25.5
DM2B-RS556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.23 118*79.5*25.5
DM2B-RS570 1.0-7.0 20-50 DC 200-51200 60,86 0.23 118*79.5*25.5
DM2B-RS882AC 1.0-8.2 20-80 AC/
24-110 DC		 200-51200 86 0.57 151*97*53
2DM2系列
（RS485总线+PR，
双轴，标准型）		 2 2DM2-RS522 0.3-2.2 20-50 DC 200-51200 20,28,35,42 0.35 130*84.5*25.5
2DM2-RS556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.35 130*84.5*25.5
2DM2-RS570 1.0-7.0 20-50 DC 200-51200 60,86 0.35 130*84.5*25.5
DM1系列
（脉冲+IO控制，
单轴，通用型）		 2 DM1-422 0.3-2.2 24-48 DC 200-51200 20,28,35,42 0.12 86*56*20
DM1-432 0.5-3.2 24-48 DC 200-51200 20,28,35,42 0.12 86*56*20
DM1-542 1.0-4.2 20-50 DC 200-51200 42,57,60 0.20 118*75.5*25.5
DM1-556 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.25 118*75.5*34
DM1-870 1.0-7.0 20-80 DC 200-51200 57,60,86 0.25 118*75.5*34
3 DM1-3580 1.0-8.0 20-50 DC 200-51200 57,60,86 0.26 118*75.5*34
DM1-C系列
（脉冲方向，
单轴，经济型）		 2 DM1-422C 0.3-2.2 24-48 DC 200-25600 20,28,35,42 0.11 86*55.5*22.5
DM1-432C 1.0-3.2 24-48 DC 200-25600 20,28,35,42 0.11 86*55.5*22.5
DM1-442C 1.0-4.2 24-40 DC 200-25600 42,57,60 0.13 122*76*25
DM1-542C 1.0-4.2 24-50 DC 200-25600 42,57,60 0.21 118*75.5*25.5
DM1-556C 1.8-5.6 24-50 DC 200-25600 42,57,60,86 0.21 118*75.5*25.5
DM1-860C 2.4-7.2 24-70 AC/
30-100 DC		 200-51200 57,60,86 0.48 151*95*53
DM1-IOC系列
（IO控制，
单轴，经济型）		 2 DM1-IO422C 0.3-2.2 24-48 DC 200-51200 20,28,35,42 0.11 86*55.5*22.5
DM1-IO442C 1.0-4.2 24-40 DC 200-51200 42,57,60 0.13 122*76*25
DM1-IO542C 1.0-4.2 24-50 DC 200-51200 42,57,60 0.21 118*75.5*25.5
DM1-IO556C 1.8-5.6 24-50 DC 200-51200 42,57,60,86 0.21 118*75.5*25.5
DM1-IO860C 2.4-7.2 24-70 AC/
30-100 DC		 200-51200 57,60,86 0.48 151*95*53
DM1-IOC系列
（模拟量IO调速，
双轴，经济型）		 2 2DM1-V460-JBT 1.0-6.0 20-40 DC 速度可自定义 42,57,60 0.23 118*75.5*25.5
2DM1-V580 1.0-8.0 20-50 DC 8档速度可自定义 57,60 0.25 118*75.5*34
2DM系列
（脉冲独立控制，
双轴，通用型）		 2 2DM57 1.0-5.6 24-50 DC 200-51200 42,57,60 0.23 130*79.5*25.5
2DM-C系列
（脉冲独立控制，
双轴，经济型）		 2 2DM42T 0.5-2.5 24-40 DC 200-51200 20,28,35,42 0.20 118*75.5*25.5
2DM57C 1.0-4.5 24-40 DC 200-51200 42,57,60 0.23 118*69.2*34
2DM86C 1.0-7.0 24-50 DC 200-51200 57,60,86 0.25 130*79.5*25.5
2DM-C-A系列
（模拟量/IO同步控制，
双轴，经济型）		 2 2DM57C-A 1.4-4.5 24-40 DC 16档速度可选 42,57,60 0.20 118*69.2*34
2DM86C-A 1.0-7.0 24-50 DC 16档速度可自定义 57,60,86 0.24 130*79.5*25.5
2DM-C-IO系列
（IO独立控制，
双轴，经济型）		 2 2DM57C-IO 1.4-4.5 24-40 DC 16档速度可选 42,57,60 0.23 118*69.2*34
2DM86C-IO 1.0-7.0 24-50 DC 16档速度可自定义 57,60,86 0.25 130*79.5*25.5
2DM-C-V系列
（IO同步控制，
双轴，经济型）		 2 2DM57C-V 1.4-4.5 24-40 DC 16档速度可选 42,57,60 0.20 118*69.2*34
2DM86C-V 1.0-7.0 24-50 DC 16档速度可自定义 57,60,86 0.24 130*79.5*25.5
DM(V3.0)系列
（脉冲，通用型）		 2

DM422 V3.0

 0.3-2.2 12-36 DC 200-51200 20,28,35,42 0.12 86*55*20
DM542 V3.0 1.0-4.2 20-50 DC 200-51200 42,57,60 0.23 118*75.5*25.5
DM556 V3.0 1.0-5.6 20-50 DC 200-51200 57,60,86 0.28 118*75.5*34
DM870 V3.0 1.0-7.0 20-80 DC 200-51200 57,60,86 0.28 118*75.5*34
DM-IO(V3.0)系列
（IO速度控制，通用型）		 2 DM556-IO V3.0 1.8-5.6 20-50 DC 速度可自定义 42,57,60,86 0.28 118*75.5*34
DM870-IO V3.0 1.0-7.0 20-80 DC 速度可自定义 57,60,86 0.28 118*75.5*34
DM-S系列
（脉冲，增强型）		 2 DM415S V2.0 0.3-1.5 18-36 DC 200-51200 20,28,35,42 0.11 86*55*20
DM422S V1.0 0.3-2.2 18-36 DC 200-51200 20,28,35,42 0.11 86*55*20
DM422S V2.0 0.3-2.2 18-36 DC 200-51200 20,28,35,42 0.11 86*55*20
DM432S 0.5-3.2 18-36 DC 200-51200 20,28,35,42 0.11 86*55*20
DM542S 1.0-4.2 20-50 DC 200-51200 42,57,60 0.23 118*75.5*25.5
DM556S 1.8-5.6 20-50 DC 200-51200 42,57,60,86 0.28 118*75.5*34
DM882S 1.0-8.2 20-80 DC 200-51200 60,86 0.57 151*97*52
DMA882S 1.0-8.2 20-80 AC 200-51200 86 0.58 151*97*52
3 3DM580S 1.0-8.0 18-50 DC 200-51200 57,86 0.26 118*75.5*34
DM-S-IO系列
（IO速度控制，增强型）		 2 DM422S-IO-24 0.5-2.2 18-36 DC 速度可自定义 20,28,35,42 0.11 86*55*20
DM556S-IO 1.8-5.6 20-50 DC 40-950 rpm 42,57,60,86 0.28 118*75.5*34
DMA882S-IO 2.4-8.2 20-80 DC 速度可自定义 86 0.58 151*97*53
DM-CAN系列
（CANopen总线）		 2 DM522-CAN 0.5-2.2 20-50 DC 200-51200 20,28,35,42 0.28 118*75.5*34
DM556-CAN 1.0-5.6 20-50 DC 200-51200 42,57,60,86 0.28 118*75.5*34
DMA882-CAN 1.0-8.2 18-80 AC 200-51200 60,86 0.57 151*97*52
DM系列
（脉冲，经典通用型）		 2 DM422C 0.5-2.2 18-40 DC 200-51200 28,35,39,42 0.15 86*55*20
DM422 0.3-2.2 18-40 DC 200-51200 28,35,39,42 0.15 86*55*20
DM442 0.5-4.2 18-40 DC 200-51200 42,57,60 0.19 116*69*26.5
DM542 1.0-4.2 18-50 DC 200-25600 42,57,60 0.23 118*75.5*33
DM556 0.5-5.6 18-50 DC 200-51200 42,57,60,86 0.28 118*75.5*33
DM856 0.5-5.6 18-80 DC 200-51200 57,60,86 0.28 118*75.5*34
DM870 0.5-7.0 18-80 DC 200-51200 57,60,86 0.28 118*75.5*34
DM860 2.4-7.2 18-80 DC 400-51200 57,60,86 0.57 151*97*48
DMA860H 2.4-7.2 20-80 AC/
24-110 DC		 400-51200 57,60,86 0.58 151*97*53
DM1182 0.5-8.2 70-130 AC 200-51200 86,110 1.5 200*145*83
DM2282 0.5-8.2 80-230 AC 200-51200 86,110,130 1.7 200*145*83
3 3DM580 1.0-8.0 18-50 DC 200-51200 57,86 0.26 118*75.5*34
3DM2283 1.0-11.7 180-230 AC 200-25600 86,110,130 1.7 200*145*83
DM-IO系列
（IO速度控制）		 2 DM442-IO-24 0.5-4.2 20-40 DC 速度可自定义 42,57,60 0.19 116*69.2*26.5
DM2282-IO-24 0.5-8.2 80-230 AC 速度可自定义 86,110,130 1.7 200*145*83
M-C系列
（脉冲，高性价比）		 2 M322C 0.3-2.2 18-30 DC 400-12800 20,28,35,42 0.1 86*55*20
M542C 1.0-4.2 20-50 DC 400-25600 42,57,60 0.21 118*75.5*25.5
M556C 1.8-5.6 20-50 DC 200-25600 42,57,60,86 0.23 118*75.5*34
MA860C V2.0 2.4-7.2 20-80 AC/
24-110 DC		 400-51200 60,86 0.57 151*97*57
MA860C V3.0 2.4-7.2 20-80 AC/
24-110 DC		 400-51200 60,86 0.57 151*97*57

雷创智能通过引进深圳市雷赛智能控制股份有限公司的全线步进产品，可提供完整的步进驱动解决方案，产品线丰富；每一产品线有各自特性和定位，通过合适的选型和配套可以满足几乎所有的步进驱动系统要求。

下面针对各系列产品，提供通用的产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

步进选型配套概要



雷创智能科技有限公司提供丰富的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考/使用。下面按资料类型进行了简单分类，请按分类和产品名称查找下载。部分“其它常见型号”属于保留或已停产产品，本站提供相关资料主要给已有用户参考，新老客户新订购时，尽量选择“当前常用型号”产品。

本站所提供的压缩文件，如需要解压密码，均为本站域名www.leadtronker.com。本表提供常见型号文档/资料，未及文档/资料，请咨询雷创智能工程师。

选型手册/Catalogs


雷赛智能步进产品综合选型手册（2026年3月）   DM1系列脉冲方向/IO控制步进驱动器

DM2C系列单轴RS485总线步进驱动器   DM3B系列经济型EtherCAT总线步进驱动器

2DM系列双轴脉冲/IO控制步进驱动器   2DM2系列双轴485总线步进驱动器

2/4DM3系列2/4轴EtherCAT总线步进驱动器

DM3R系列RTEX步进驱动器   DM-CAN系列CANopen步进驱动器

经典脉冲型DM系列通用步进驱动器   M-C系列脉冲型高性价比步进驱动器

3D模型 /Drawings


DM5-EC系列驱动模型 DM5系列驱动模型

DM3C-EC522模型 DM3C-EC556模型 DM3C-EC870模型 DM3C-EC882AC模型

DM3B-EC522模型 DM3B-EC542模型 DM3B-EC556模型 DM3B-EC570模型 DM3B-EC882AC模型

2DM3-EC522模型 2DM3-EC556模型 2DM3-EC870模型

2DM3-EC432S模型 2DM3-EC556S模型 2DM3-EC882S模型

2DM3-EIP522模型 2DM3-EIP556模型 2DM3-EIP870模型

4DM3-EC522模型 4DM3-EC556模型 4DM3-EC882模型

4DM3C-EC432模型 4DM3C-EC556模型

DM3E-522模型 DM3E-556模型 DM3E-870模型 DM3-EC882AC模型

DM2C-RS522模型 DM2C-RS432模型 DM2C-RS556模型 DM2C-RS870模型

DM2B-RS522模型 DM2B-RS542模型 DM2B-RS556模型 DM2B-RS570模型 DM2B-RS882AC模型

2DM2-RS522模型 2DM2-RS556模型 2DM2-RS570模型

DM1-422模型 DM1-432模型 DM1-542模型 DM1-556模型 DM1-870模型
DM1-3580模型

DM1-422C模型 DM1-432C模型 DM1-442C模型 DM1-542C模型 DM1-556C模型
DM1-860C模型

DM1-IO422C模型 DM1-IO442C模型 DM1-IO542C模型 DM1-IO556C模型 DM1-IO860C模型

2DM1-V460-JBT模型 2DM1-V580模型

2DM42T模型 2DM57C模型 2DM86C模型 2DM57模型

2DM57C-A模型 2DM86C-A模型 2DM57C-IO模型 2DM86C-IO模型

2DM57C-V模型 2DM86C-V模型

DM422 V3.0模型 DM542 V3.0模型 DM556 V3.0模型 DM870 V3.0模型

DM556-IO V3.0模型 DM870-IO V3.0模型

DM415S V2.0模型 DM422S V1.0模型 DM422S V2.0模型 DM432S模型 DM542S模型
DM556S模型 DM882S模型 DMA882S模型 3DM580S模型

DM422S-IO-24模型 DM556S-IO模型 DMA882S-IO模型

DM522-CAN模型 DM556-CAN模型 DMA882-CAN模型

DM422C模型 DM422模型 DM442模型 DM542模型 DM556模型
DM856模型 DM870模型 DM860模型 DMA860H模型 DM1182模型
DM2282模型 3DM580模型 3DM2283模型

DM442-IO-24模型 DM2282-IO-24模型

M322C模型 M542C模型 M556C模型 MA860C V3.0模型

使用手册/Manuals

 当前主产销型号
DM5-EC系列（EtherCAT总线，单轴，五相高端）
DM5-EC522 DM5-EC532 DM5-EC542

DM5系列（脉冲方向，单轴，五相高端）
DM5-422A DM5-432A DM5-440A

DM3C-EC系列（EtherCAT总线，单轴，标准型）
DM3C-EC522 DM3C-EC556 DM3C-EC870 DM3C-EC882AC

DM3B-EC系列（EtherCAT总线，单轴，经济型）
DM3B-EC522 DM3B-EC542 DM3B-EC556 DM3B-EC570 DM3B-EC882AC

2DM3-EC系列（EtherCAT总线，双轴，标准型）
2DM3-EC522 2DM3-EC556 2DM3-EC870

2DM3-ECS系列（EtherCAT总线，双轴，增强型）
2DM3-EC432S 2DM3-EC556S 2DM3-EC882S

2DM3-EIP系列（EtherNet/IP总线，双轴，标准型）
2DM3-EIP522 2DM3-EIP556 2DM3-EIP870

4DM3-EC系列（EtherCAT总线，四轴，标准型）
4DM3-EC522 4DM3-EC556 4DM3-EC882

4DM3C-EC系列（EtherCAT总线，四轴，标准型）
4DM3C-EC432 4DM3C-EC556

DM3E系列（EtherCAT总线，单轴，标准型，已停产）
DM3E-522 DM3E-556 DM3E-870 DM3-EC882AC DM3系列通讯手册

DM2C系列（RS485总线+PR，单轴，标准型）
DM2C-RS522 DM2C-RS432 DM2C-RS556 DM2C-RS870 DM2C-RS882AC

DM2B系列（RS485总线+PR，单轴，经济型）
DM2B-RS522 DM2B-RS542 DM2B-RS556 DM2B-RS570 DM2B-RS882AC

2DM2系列（RS485总线+PR，双轴，标准型）
2DM2-RS522 2DM2-RS556 2DM2-RS570

DM1系列（脉冲+IO控制，单轴，通用型）
DM1-422 DM1-432 DM1-542 DM1-556 DM1-870

DM1-3580

DM1-C系列（脉冲方向，单轴，经济型）
DM1-422C DM1-432C DM1-442C DM1-542C DM1-556C

DM1-860C

DM1-IOC系列（IO控制，单轴，经济型）
DM1-IO422C DM1-IO442C DM1-IO542C DM1-IO556C DM1-IO860C

DM1-IOC系列（模拟量IO调速，双轴，经济型）
2DM1-V460-JBT 2DM1-V580

2DM系列（脉冲独立控制，双轴，通用型）
2DM57

2DM-C系列（脉冲独立控制，双轴，经济型）
2DM42T 2DM57C 2DM86C

2DM-C-A系列（模拟量/IO同步控制，双轴，经济型）
2DM57C-A 2DM86C-A

2DM-C-IO系列（IO独立控制，双轴，经济型）
2DM57C-IO 2DM86C-IO

2DM-C-V系列（IO同步控制，双轴，经济型）
2DM57C-V 2DM86C-V

DM(V3.0)系列（脉冲，通用型）
DM422 V3.0 DM542 V3.0 DM556 V3.0 DM870 V3.0

DM-IO(V3.0)系列（IO速度控制，通用型）
DM556-IO V3.0 DM870-IO V3.0

DM-S系列（脉冲，增强型）
DM415S V2.0 DM422S V1.0 DM422S V2.0 DM432S DM542S

DM556S DM882S DMA882S 3DM580S

DM-S-IO系列（IO速度控制，增强型）
DM422S-IO-24 DM556S-IO DMA882S-IO

DM-CAN系列（CANopen总线）
DM522-CAN DM556-CAN DMA882-CAN DM-CAN 系列通讯手册 DM-CAN 系列通讯样例

DM-CAN系列控制样例

DM系列（脉冲，经典通用型）
DM422C DM422 DM442 DM542 DM556

DM856 DM870 DM860 DMA860H DM1182

DM2282 3DM580 3DM2283

DM-IO系列（IO速度控制）
DM442-IO-24 DM2282-IO-24

M-C系列（脉冲，高性价比）
M322C M542C M556C MA860C V2.0 MA860C V3.0

部分老型号（大部分已停产）
DM320C DM432C
3DM583 3DM683
M415B M542 M860 M880 M840
MA860 MA860H
ND556 ND1082 ND1182 ND2278 ND2282
MD556 MD882 MD2278 ME542 ME742

配套软件/Software


DM3C系列软件 DM3C系列xml文件 DM3E系列xml文件 DM-CAN系列EDS文件

DM系列软件 DM-S系列软件 DM556-IO V3.0软件 DM556-IO V3.0软件数据库更新



© Copyright 2026 Leadtronker Technology Co., Ltd. All rights reserved.
